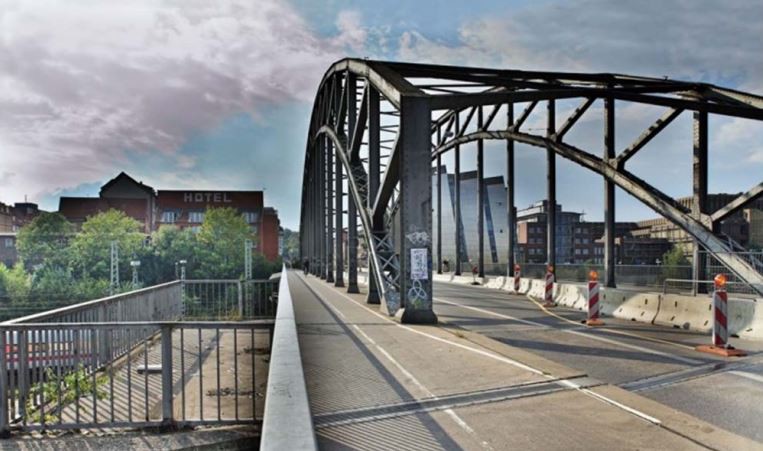

ساختار فولادی · پل پل خرپایی استیل

ترکیب خرپای فولادی

1. طبقه بندی: با توجه به موقعیت عرشه پل ، می توان آن را به پل تیرچه خرپایی عرشه ، از طریق پل تیرچه خرپا ، و پل تیر دو خرپا تقسیم کرد.

2. ترکیب: از خرپای اصلی ، سیستم اتصال ، سیستم عرشه پل و عرشه پل تشکیل شده است.

1) خرپای اصلی سازه اصلی باربر است و بارهای عمودی را تحمل می کند. خرپای اصلی از آکورد بالا و پایین و اعضای وب تشکیل شده است. میله های وب به میله های مایل و میله های عمودی تقسیم می شوند. گره ها به گره های بزرگ و گره های کوچک تقسیم می شوند. فاصله گره ها به فاصله بین گره ها اشاره دارد.

2 ، سیستم اتصال

* 1 طبقه بندی: سیستم اتصال عمودی و سیستم اتصال افقی.

* 2 عملکرد: خرپای اصلی را متصل کنید تا ساختار دهانه پل به یک ساختار فضایی پایدار تبدیل شود که می تواند بارهای جانبی مختلف را تحمل کند.

* 3 سیستم اتصال طولی به سیستم اتصال طولی افقی بالا و سیستم اتصال طولی افقی پایین تقسیم می شود. عملکرد اصلی تحمل بار افقی ، باد افقی ، نیروی تابشی افقی روی خودرو و نیروی گریز از مرکز است که بر ساختار دهانه پل عمل می کند. علاوه بر این ، آکورد به صورت جانبی پشتیبانی می شود تا طول آزاد آن در خارج از صفحه کاهش یابد.

* 4 سیستم اتصال افقی به قاب پورتال پل و اتصال افقی میانی تقسیم می شود. وظیفه اصلی افزایش استحکام پیچشی تیر سقف خرپای استیل است. به طور مناسب نیروی ناهموار دو پایه اصلی یا دو اتصال طولی را تنظیم کنید.

3 ، سیستم عرشه پل

* 1. ترکیب: سیستم اتصال بین تیرهای طولی ، تیرهای متقاطع و تیرهای طولی.

* 2 روش انتقال نیرو: بار ابتدا بر روی تیر طولی و سپس از تیر طولی به تیر و سپس از تیر به گره اصلی خرپا وارد می شود.

4 ، عرشه پل بخشی برای پیاده روی وسایل نقلیه و عابران پیاده است. فرم عرشه پل مانند پل های تیر فلزی و پل های تسمه کامپوزیتی است.

شماتیک و مشخصات خرپای اصلی

خرپای مثلثی

web میله های وب عمودی در هنگام کوچک بودن زمین ارائه نمی شوند ، اما می توان در هنگام بزرگ بودن سطح میله های وب عمودی تنظیم کرد

◆ آکورد دارای مشخصات کمتری و تعداد گره های بزرگ است که برای طراحی نهایی مناسب است و ساخت و نصب آن آسان است

standard طرح استاندارد دهانه متوسط ​​راه آهن&# 39 کشور من (L=48m ~ 80m) از طریق پل تسمه خرپای فولادی جوش داده شده با پیچ و مهره.

خرپای مورب

web میله مورب تحت فشار یا فشار است

◆ آکوردها و میله های عمودی مشخصات بسیاری دارند که همه گره های بزرگی هستند.

خرپای وب دوتایی

bar میله مورب فقط نیمی از نیروی برشی میانگره را تحمل می کند

ro میله مورب فشرده کوتاه است ، که برای ثبات فشرده سازی و کمانش مفید است

◆ مناسب برای تیرآهن خرپایی فولادی با دهانه بزرگ ، مانند ووهان ، پل رودخانه نانجینگ یانگ تسه و طرح استاندارد راه آهن کشور من&# 39 (L=96m ~ 120m) از طریق پل تسمه خرپای فولادی جوش داده شده با پیچ و مهره.

پل خرپایی پیوسته و خرپایی

تیرچه خرپای پیوسته

◆ سختی عمودی و جانبی بیشتر از تیرهای پشتیبانی شده ساده است و توزیع نیروی داخلی منطقی تر است

◆ برای پل های چند سوراخ با دهانه بیشتر از 120 متر ، استفاده از تیرهای خرپای مداوم منطقی تر است. در مقایسه با تیرهای ساده پشتیبانی شده ، مواد فولادی می توانند حدود 8-10٪ صرفه جویی کنند.

چیدمان ساختاری

◆ تعداد دهانه در هر مفصل دو یا سه دهانه است ، بندرت بیش از پنج دهانه است.

be پرتو پیوسته دو سوراخ باید از دهانه برابر ساخته شود.

reasonable نسبت معقول دهانه سه سوراخ 7: 8: 7 است. به خاطر زیبایی ، از چیدمانی با دهانه مساوی اغلب استفاده می شود.

height ارتفاع تیر: معمولاً 1/7 ~ 1/8 دهانه ، پشتیبانی می تواند به طور مناسب افزایش یابد.

خرپای کنسول دار

به طور کلی ، نسبت طول خاکگیر به دهانه لنگر 1/4 ~ 1/3 است

◆ نسبت دهانه ترکیبی به دهانه لنگر باید 1.4 1.1 1.1 باشد

◆ ارتفاع قسمت میانی دهانه تیر حلق آویز و تیر لنگر حدود 1 / 6.5 ~ 1/7 دهانه است

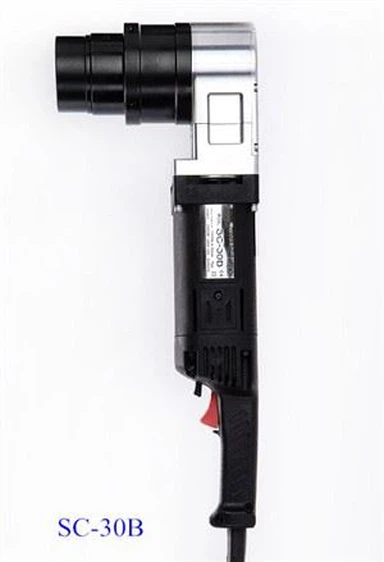

شرکت صنعتی Shandong Hanpu Machinery Ltd. ، یک تولید کننده حرفه ای ابزار قدرت است که یکپارچه سازی R&، D ، تولید و فروش را بر عهده دارد. محصولات اصلی: آچار برشی ، آچار گشتاور برقی ، آزمایشگر گشتاور پیچ قابل حمل ، متر گشتاور محوری ، متر نیروی محوری و غیره. پس از بیش از 20 سال نوآوری و توسعه ، این شرکت اکنون دارای 62 جریب پارک صنعتی و 30000 متر مربع کارگاه های تولید و تحقیق و توسعه. این شرکت تعداد زیادی تجهیزات پردازش پیشرفته ساخت سوئیس ، آلمان و ژاپن را معرفی کرده و به یک پایگاه بزرگ تولید آچار برقی در چین تبدیل شده است.

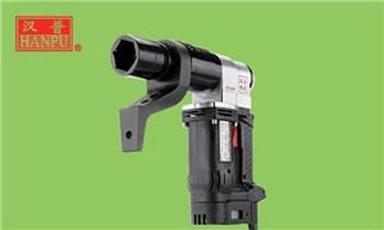

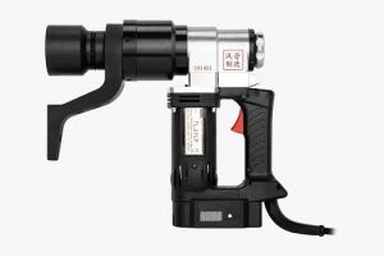

آچار گشتاور برقی HANPU مخصوصاً برای محکم کردن پیچ و مهره های شش ضلعی با نیاز گشتاور طراحی شده است. مجهز به کنترل کننده گشتاور است و گشتاور خروجی در محدوده خاصی قابل تنظیم است. هنگام کار ، مقدار گشتاور باید از قبل تنظیم شود. وقتی آچار به مقدار گشتاور تنظیم شده رسید ، آچار به طور خودکار متوقف می شود.
